关于我们

  聚瑞芯光电有限公司(J&R Chip Optoelectronics Co.,Ltd.)成立于2021年6月,总部坐落于陕西省宝鸡市,注册资本1亿元,作为中西部大型化合物半导体研发和制造企业,公司占地面积88亩,建有国际标准化合物半导体外延材料生长、芯片封装以及模组产线;聚焦光电子芯片的研发和生产,可为全球客户提供高性能、高可靠性及高性价比的定制化产品与整体解决方案,产品广泛应用于光电子芯片各领域。公司研发、生产、品质及运营管理核心团队均具备15年以上半导体行业深耕经验,始终秉持专业务实的经营理念,致力成为全球客户值得信赖的长期合作伙伴,赋能产业发展与客户价值提升。

  • 2021成立时间

  • 5+分公司

  • 60%研发人员占比

  • 60+技术专利

屏幕 3/6

产品与解决方案

  • 砷化镓外延片
  • VCSEL激光器件COS封装
  • VCSEL激光器件TO封装
  • APD光电二极管TO封装
  • 砷化镓

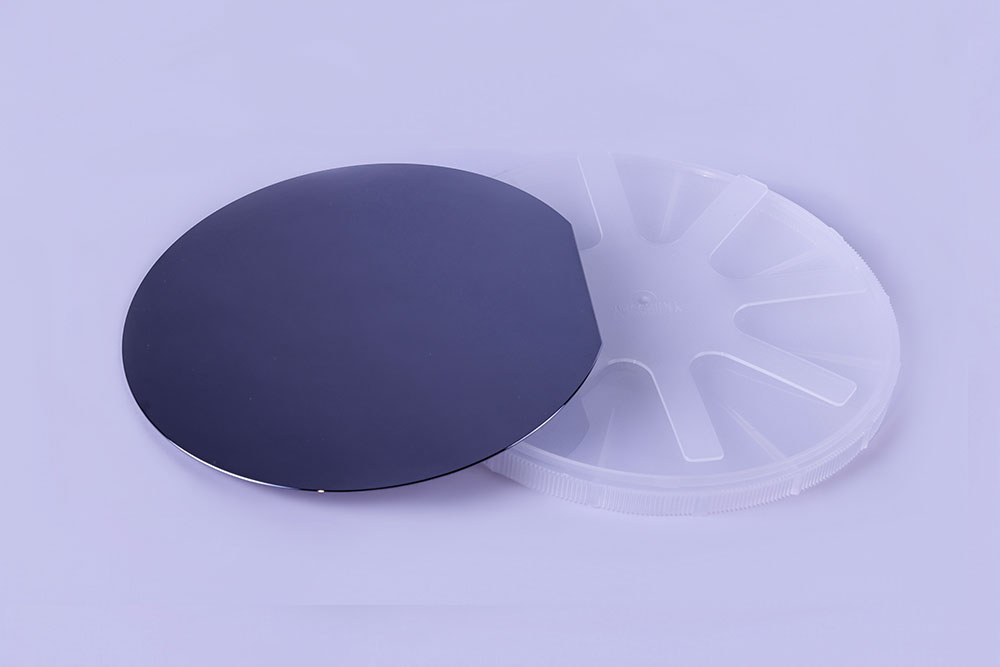

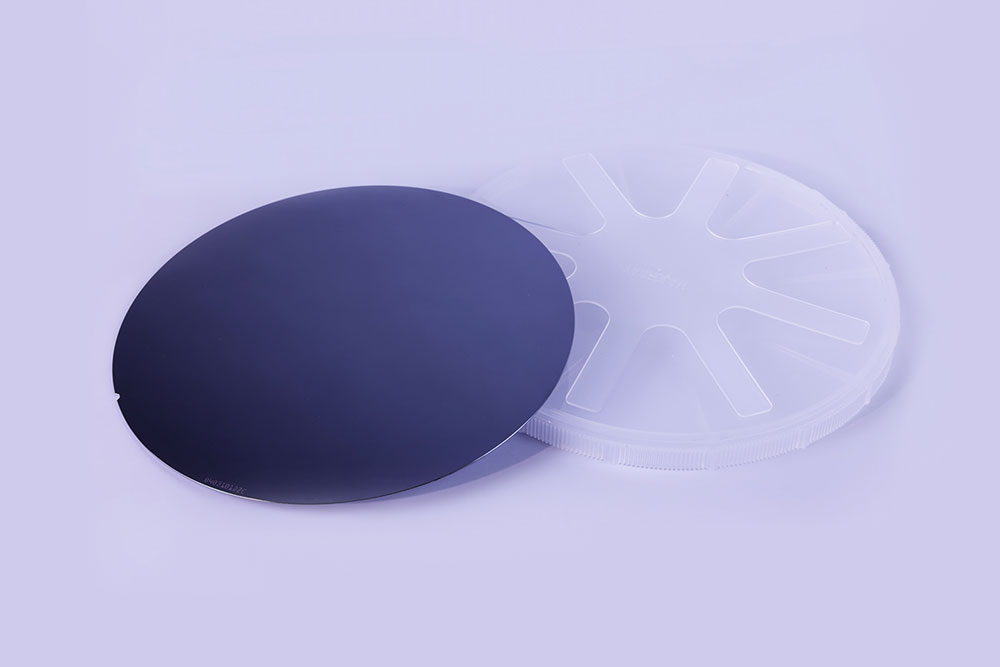

    砷化镓外延片

    产品名称 : 4-6英寸砷化镓外延片。

    产品类型 : VCSEL、EEL。

    产品指标 : 660nm/700nm/760nm/850nm/940nm/1070nm/定制。

    砷化镓(GaAs)是“专精特新”材料的典范,是不可替代的核心材料,具有高频、高速、光电转换的极致性能。广泛应用于5G/6G 通信、高速光模块、激光雷达等领域;同时它具有很强的抗辐射能力。

  • 砷化镓

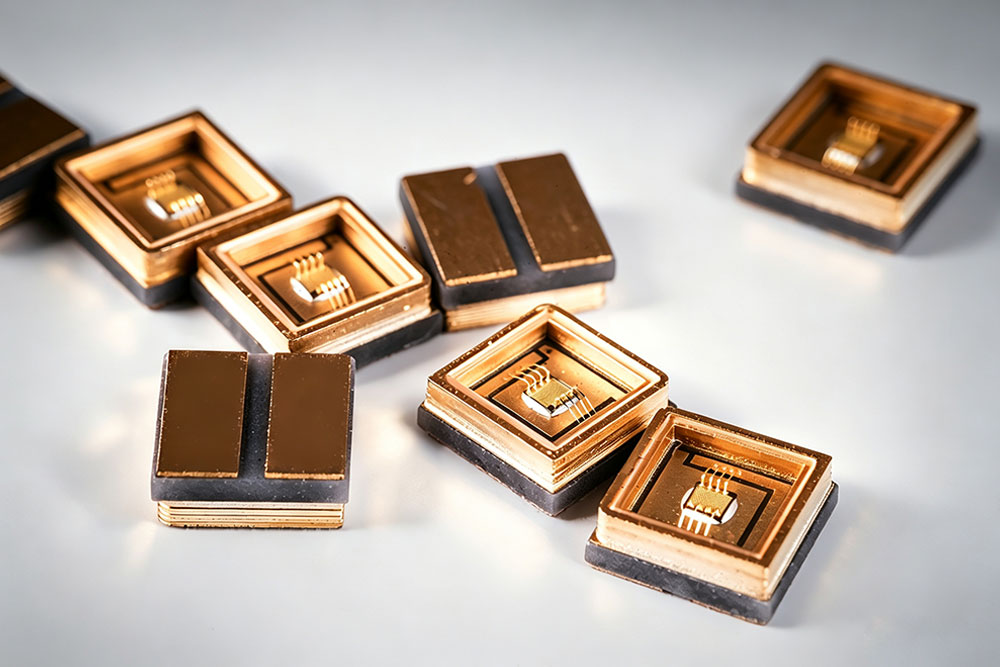

    VCSEL激光器件COS封装

    封装尺寸 : 3.5*3.5*1.35mm。

    采用高可靠陶瓷基板封装,性能稳定。

    焊接方式 : 共晶/固定。

    无铅封装,符合ROHS标准。

    体积小、功耗低、指向性好。

    应用领域:主要用于消费电子、汽车电子、高速通讯、医疗美容、智能工业。

  • 砷化镓
    VCSEL激光器件TO封装

    封装尺寸T056。

    标准化金属气密结构,散热优良、可靠性高、光学性能稳定。

    具备阈值电流低、斜率效率高、光谱窄、环境适应性强等特点。

    应用领域:主要用于消费电子、汽车电子、高速通讯、医疗美容、智能工业等领域。

  • 砷化镓

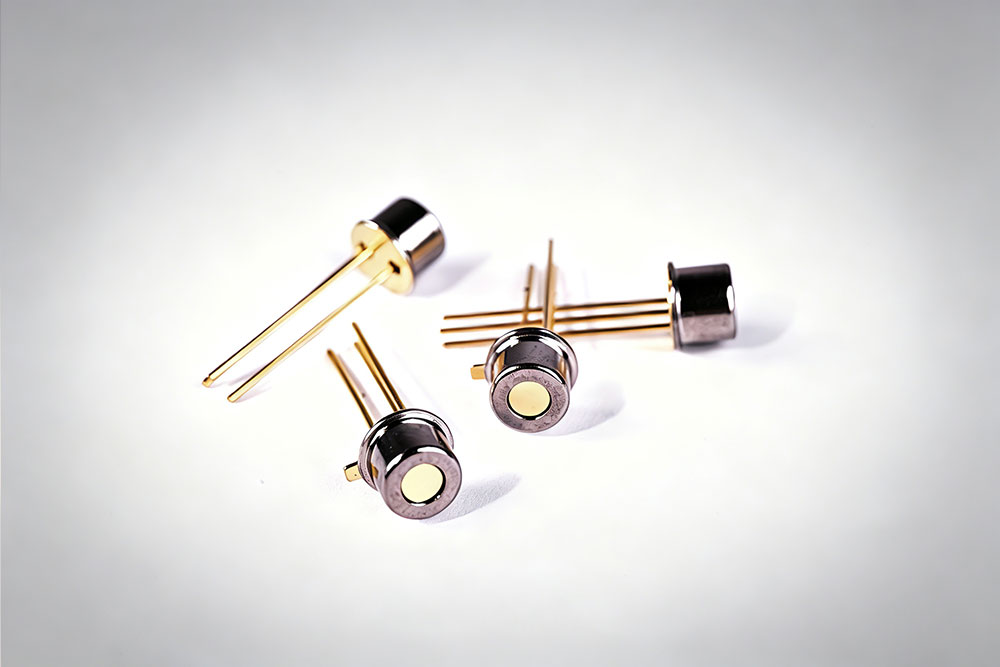

    APD光电二极管TO封装

    To46封装结构。

    高速响应、高增益、低结电容、低噪声。

    光敏面500um。

    响应光谱范围可选(400-1100nm、635nm, 650nm,905nm)。

    光窗可选(平光窗/球透镜光窗)。

    应用领域:主要用于消费电子、汽车电子、高速通讯、医疗美容、智能工业等领域。
